產品介紹

產品功能介紹

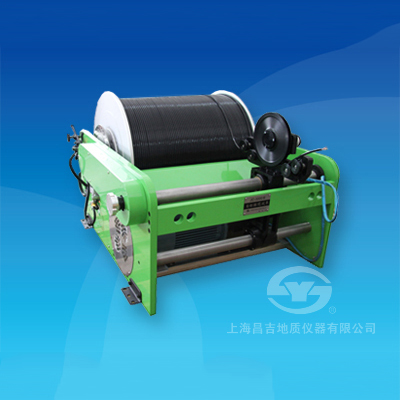

JC-3000型自動排纜絞車是根據野外鉆孔測井實際工作需要研制的專用絞車。本絞車采用單片機控制技術、液晶顯示屏顯示方式、集成智能控制操作軟件，為機電一體化設計的自動排纜絞車。本絞車具有自動排纜、提升和下放測井探管的能力；具有自動/手動、恒速控制、點測/連測、深度自動校正、電纜拉力顯示和超限報警等各項功能。本絞車的技術指標和使用功能符合中華人民共和國地質礦產行業標準DZ/T 0196.8-1997 測井儀通用技術條件 《測井絞車和控制器》規定的要求，適用于地質、冶金、煤田、油田、工程等鉆孔各類參數井下探管的測井，特別在井深3000米時更具優越性

一、主要技術特點

1、具有自動排纜功能，通過機械結構的精密組合能獲得滿意的自動排纜效果。
2、采用單片機控制技術、液晶顯示屏顯示方式，儀器的自動化程度高，實時信息全面，技術指標先進，恒速控制達到“DZ/T 0196.8-1997”Ａ級標準。
3、多用途、通用性的設計思想，電纜的下放和提升具有自動/手動、恒速控制、點測/連測、深度校正等功能，適合用戶不同的測井需求。
4、可靠的安全性能設計，不僅具有突然斷電的自動剎車的功能，而且在斷電后手搖提升時，采用正向搖動上升、反向自動剎車裝置，安全可靠。
5、先進的儀器保護功能，具有運行過程中拉力超限自動停車保護功能，確保井下探管和本儀器的安全性。

二、主要技術指標和參數

1、速度范圍：           0 m/min～30 m/min；
2、深度范圍：           0 m～3000 m；
3、控制方式：           集成智能控制面板；
4、恒速范圍：           0.5 m/min ～20 m/min，誤差±5%；
5、顯示范圍：           0m～9999.99 m，誤差≤±0.4‰；
6、控制方式：           自動、手動、校驗；
7、控制方向：           上升、下降；
8、測量方式：           點測、連續；
9、電纜規格：           嵌裝/塑膠電纜任選；
10、工作溫度：         -10 ℃～70 ℃；
11、工作電源：         AC(220±10%)V，50Hz；
12、電機功率：         2200W；
13、絞車凈重量：     155kg（不含電纜）；
14、體積：                主機1040mm×880mm×640mm（長×寬×高）；
                                   控制箱400mm×230mm×290mm（長×寬×高）。
