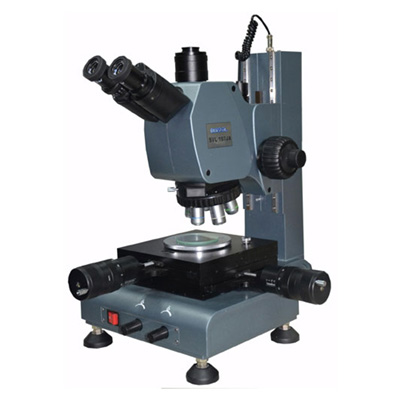

BM-107JX精密測量顯微鏡
三目數顯型，測量范圍50×50㎜，透反射照明
目鏡筒：30°鉸鏈式三目頭（48mm-75mm）、0.3XCCD適配鏡
光學方式：透射、反射
目鏡筒：30°鉸鏈式三目頭（48mm-75mm）、0.3XCCD適配鏡
光學方式：透射、反射
產品介紹
一、用途
BM-107JE型測量顯微鏡是一種小型二維數顯測量的計量儀器，儀器主要采用透、反射照明方式，通過觀察和數顯系統對精密件的幾何量（長度、角度）進行觀察、分析、測量。特別適用于大規模集成電路線寬、小型零件（如鐘表零件）及其他精密件幾何參數的測量。 儀器可以連接CCD進行影像測量。儀器體積小、重量輕、可廣泛應用于計量室、生產作業線以及科學研究部門。
二、技術規格
| 光學系統 | 無限遠正像光學系統 | ||||
| 觀察方式 | 目鏡筒 | 1、30°鉸鏈式三目頭（48mm-75mm） 2、0.3XCCD適配鏡 | |||
| 光學方式 | 透射、反射 | ||||
| 物鏡參數 | 倍率 | 5X | 10X | 20X | 50X |
| 視場直徑（mm） | 34 | 17 | 8.5 | 3.5 | |
| 工作距離（mm） | 14.47 | 16.01 | 10.5 | 5.1 | |
| 目鏡參數 | WF10X/Φ22mm | ||||
| WF10X/Φ20mm帶0.1mm十字分劃板 | |||||
| 測量范圍 | 工作臺測量范圍：50×50mm | ||||
| 圓工作臺角度測量范圍：0°～360° | |||||
| 分度值 | X,Y方向分度值：0.001mm | ||||
| 圓工作臺游標分度值：5′ | |||||
| 測量精度 | 儀器示值誤差±（4+L/25）μm， L－被測件長度mm | ||||
| 調焦裝置 | 粗微動同軸調焦行程：150mm，微m動格值：0.002mm | ||||
| 照明裝置 |
| ||||
| 儀器主要尺寸 | 工作臺：200×200mm，測量工作臺直徑120mm ， 玻璃工作臺直徑75mm | ||||
| 選購件 |
| ||||
| 2、日本三豐Mitutoyo 數顯測微手輪 分辨率0.001mm 公英制轉換 | |||||
| 3、Z向輔助測量裝置 | |||||
| 4、二維測量軟件 | |||||
